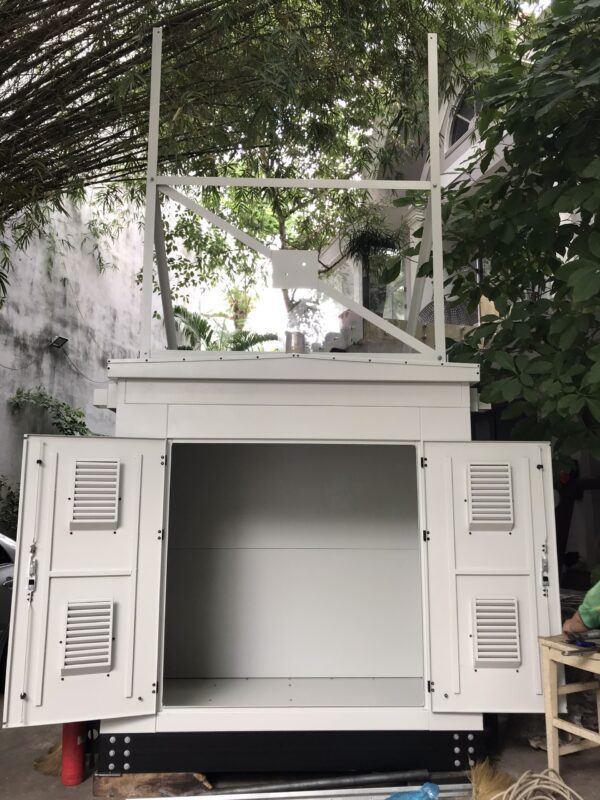

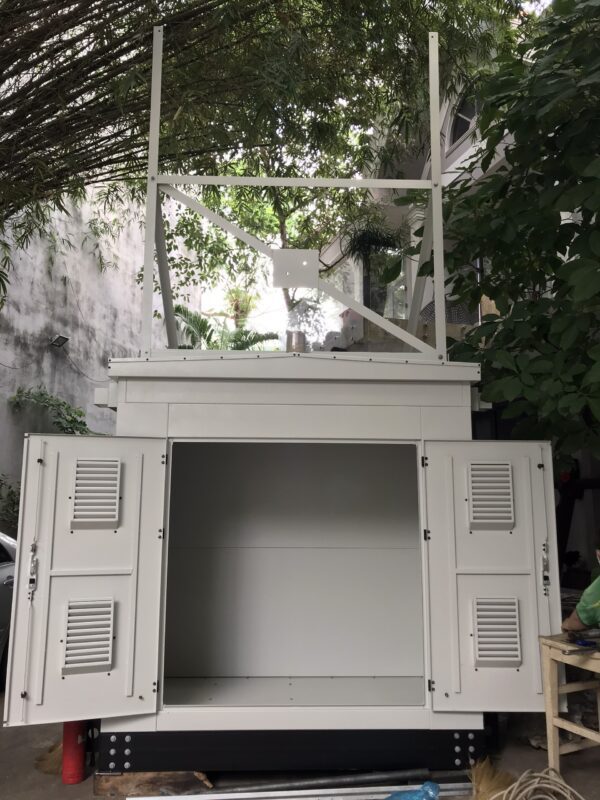

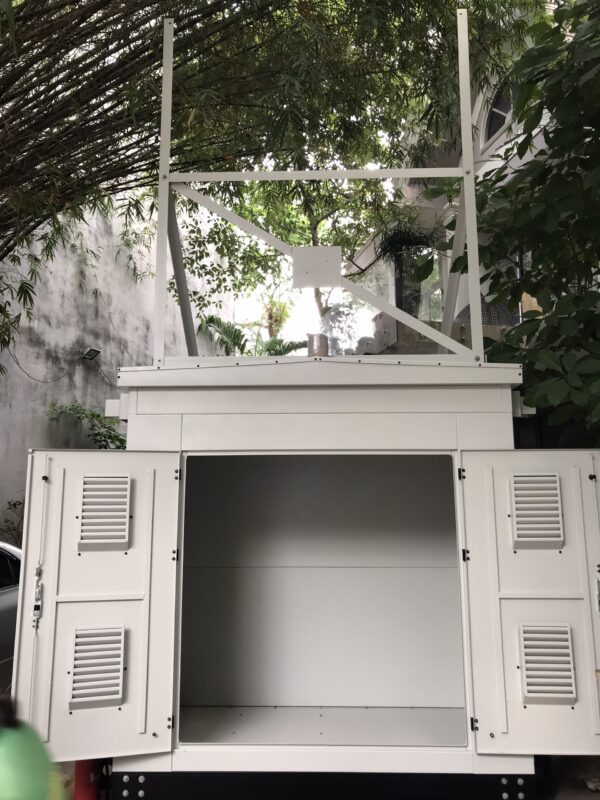

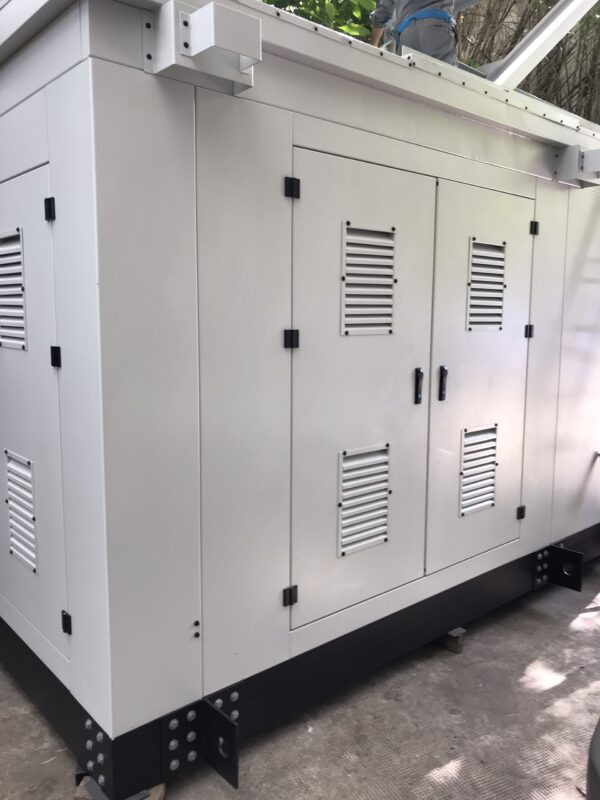

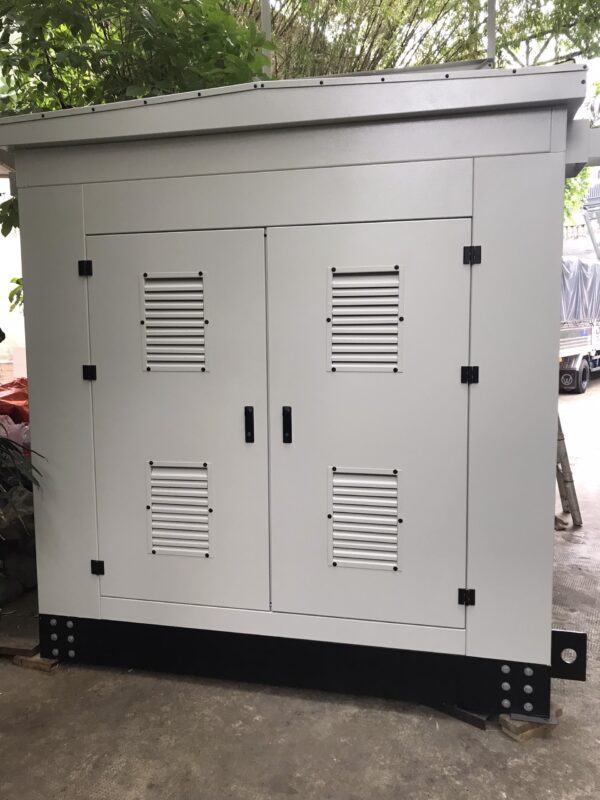

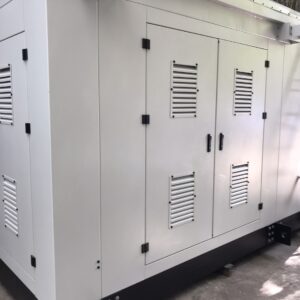

Vỏ tủ Trạm biến áp di động

Vỏ tủ Trạm biến áp di động

Kích thước:

Rộng x Cao x Sâu: 3500 x 2300 x 2100 mm

Kết cấu vỏ trạm:

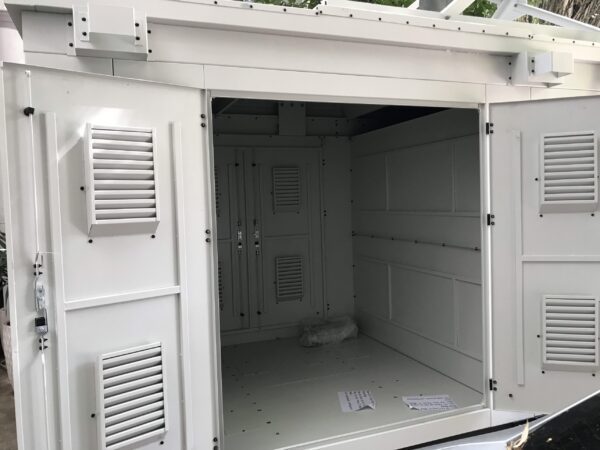

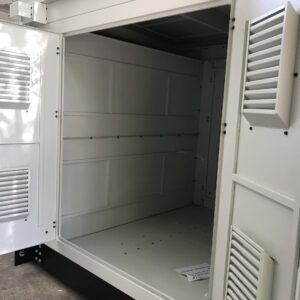

– Vỏ trạm gồm 3 ngăn:
o Ngăn trung thế.
o Ngăn biến áp.
o Ngăn hạ áp.

Mô tả

Mô tả chung vỏ tủ trạm biến áp di động

Loại tủ Dạng khung lắp ghép
Vật liệu Tole tráng kẽm, sơn
tĩnh điện
Độ dày:

– Phần khung đế và khung đỉnh
– Phần thân vỏ và tấm nóc



≥3 mm
≥2 mm

Chân đế 2 thanh thép chữ U
chịu được tải trọng
≥ 4 tấn
Cấp bảo vệ IP54
Kích thước (Rộng x Cao x Sâu) W3500xH2300xD2100

Vỏ trạm

– Vỏ trạm được làm bằng Tole tráng kẽm, sơn tĩnh điện
– Vỏ trạm phải được sản xuất theo tiêu chuẩn IEC60349-1, IEC62271-200;
IEC1330:1995.
– Vỏ trạm được chế tạo có độ bảo vệ IP54 (ngăn trung áp và ngăn hạ áp và ngăn
chứa máy biến áp).
– Vỏ trạm có lắp các móc nâng phù hợp cho công tác vận chuyển.

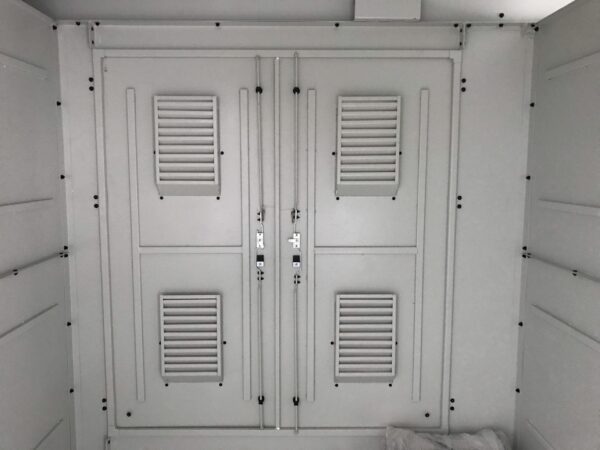

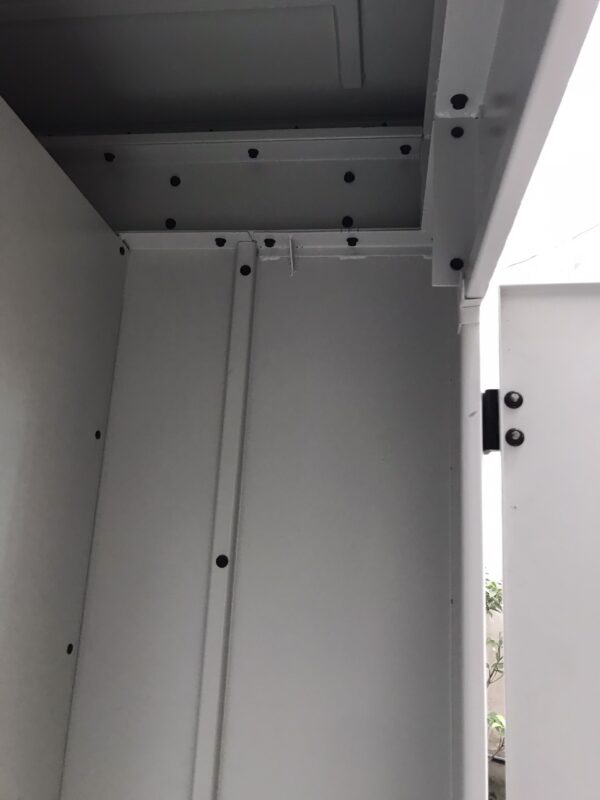

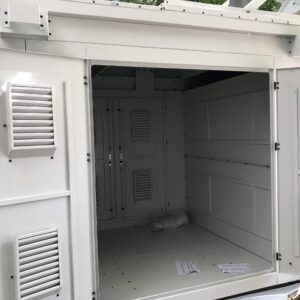

– Vách ngăn vỏ trạm được làm bằng thép tấm dày tối thiểu 1,5mm. Có hai tấm
vách ngăn: vách ngăn giữa ngăn trung thế và ngăn máy biến thế; vách ngăn giữa ngăn
máy biến thế và ngăn hạ thế. Vách ngăn có giá đỡ cáp trung thế và hạ thế.

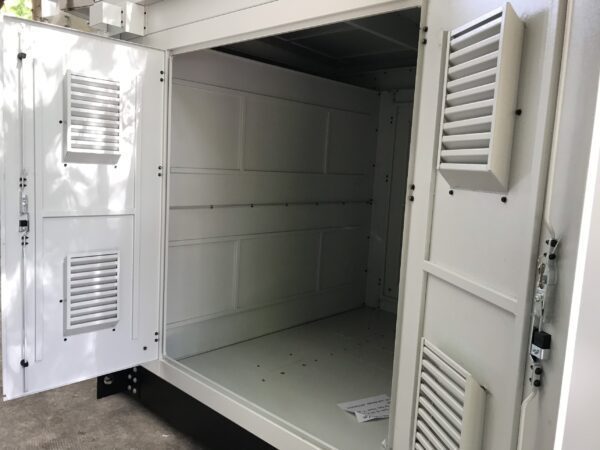

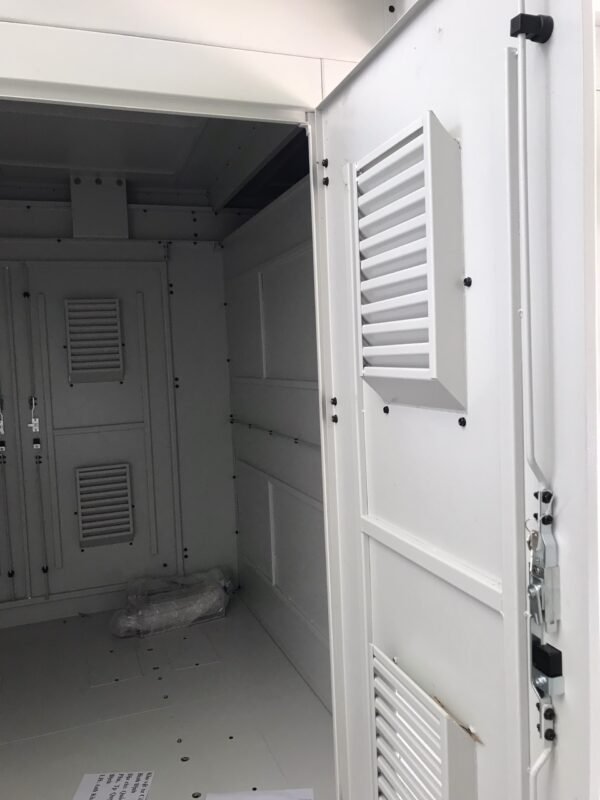

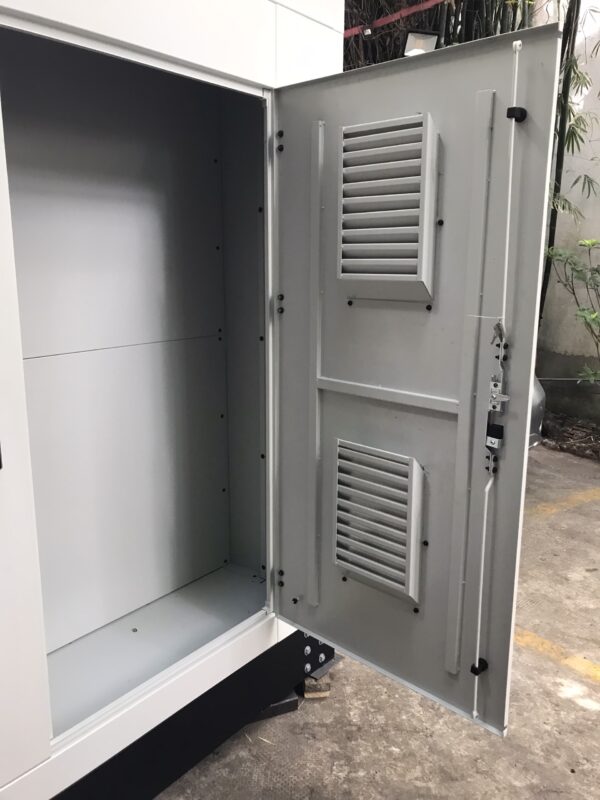

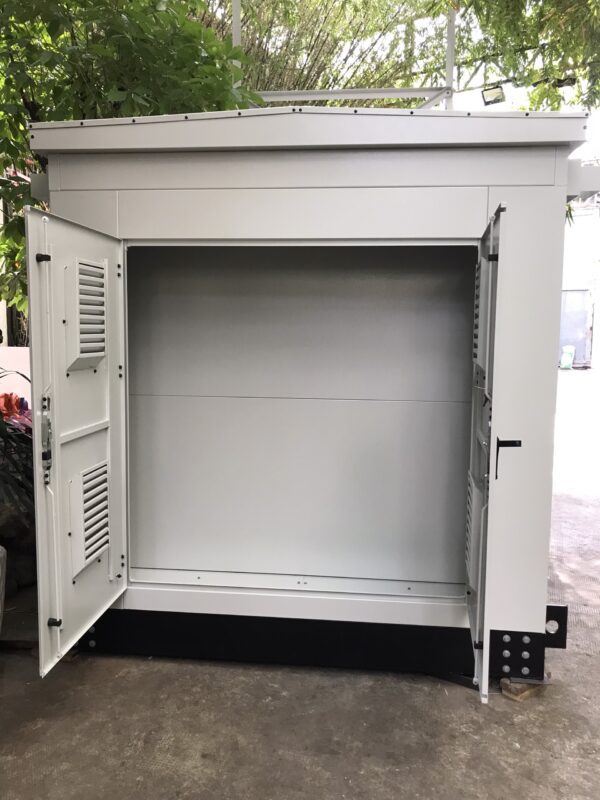

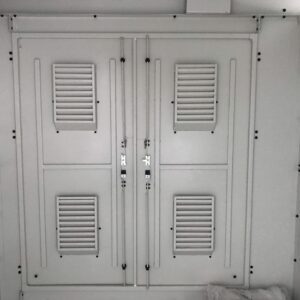

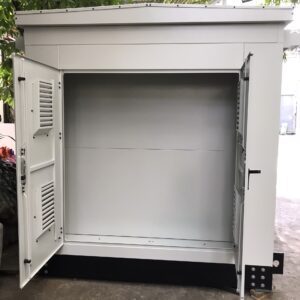

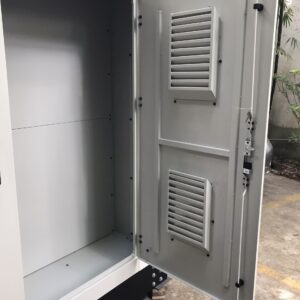

– Cửa của ngăn cao thế, ngăn máy biến áp và ngăn hạ thế là cửa đôi (02 cánh cửa),
có bản lề bằng thép vững chắc, chống cháy, có khóa cửa, tay nắm và các biển báo an
toàn. Ngoài ra cánh cửa có bộ phận hãm nhằm tránh bị va đập cửa. Cánh cửa được đóng
kín bởi hệ thống khóa và roan chống thấm để ngăn ngừa côn trùng và nước mưa.
– Vỏ trạm phải đảm bảo chống ăn mòn, chống rỉ sét và được làm bằng thép dày tối
thiểu 2mm, sơn tĩnh điện cả mặt trong và mặt ngoài, có kích thước phù hợp để lắp đặt
các thiết bị (Máy biến áp,…) và đấu nối, phù hợp với quy định an toàn quốc tế và vận
hành liên tục.

Chân đế:

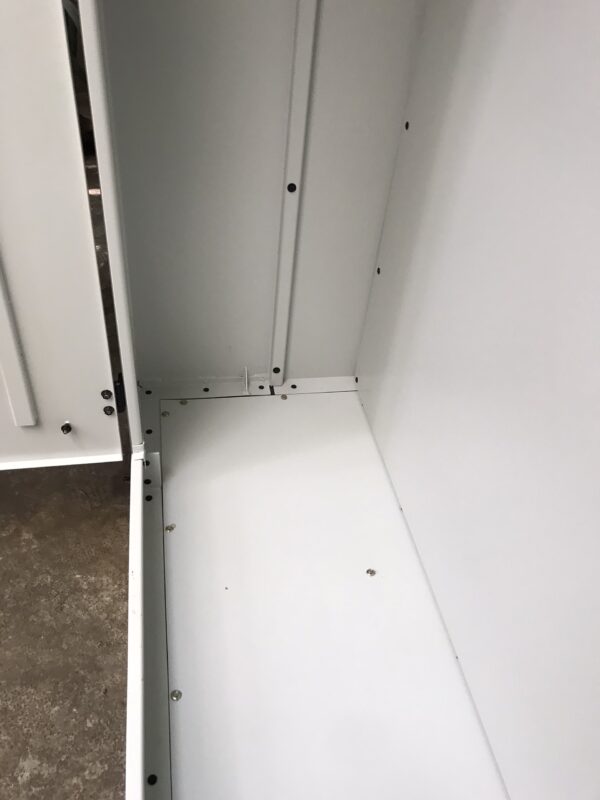

– Chân đế là khung chịu lực đỡ toàn bộ vật tư thiết bị của trạm. Chế tạo từ tole
3.5mm, tole tráng kẽm, sơn tĩnh điện cả hai mặt. Có hai thanh thép U chịu lực MBA, tất
cả được liên kết với nhau bằng mối hàn, đinh vít và được mạ kẽm nhúng nóng, mặt
ngoài chân đế được sơn màu đen.

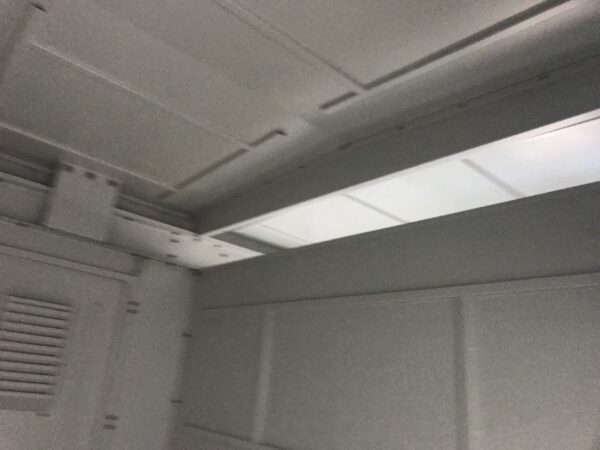

Mái trạm:

– Làm bằng tole tráng kẽm, sơn tĩnh điện ngoài trời cả hai mặt trong và ngoài.
– Mái liên kết với vỏ trạm bằng các mối hàn ngấu.

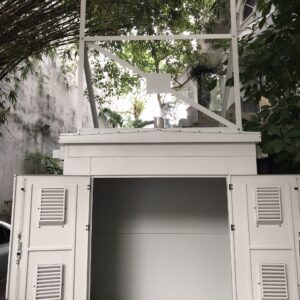

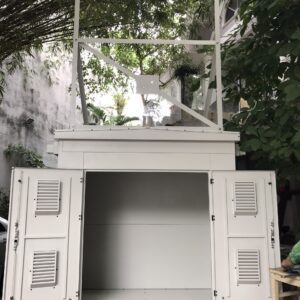

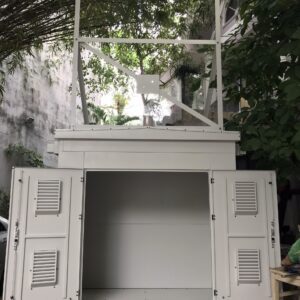

– Mái trạm để trước 4 vị trí để định vị dây dẫn cẩu khi cẩu máy.
– Mái có độ dốc tối thiểu 2% đảm bảo không đọng nước trên mái
