Cột thép N22

Thép chế tạo cột theo tiêu chuẩn JIS G3101 (Nhật) hoặc tương đương.
- Thép góc có bề rộng cánh đến 100mm và thép tấm dùng mác SS400, có giới hạn tiêu chuẩn 245N/mm², giới hạn bền 400N/mm²
- Thép góc có bề rộng cánh từ 120mm trở lên dùng mác SS540, có giới hạn chảy tiêu chuẩn 400N/mm² (390N/mm² với thép có bề dày > 16mm), giới hạn bền 540N/mm².
Bulông, đai ốc vòng đệm dùng loại có cấp độ bền 5.6 (f_vb = 190N/mm²) theo TCVN 1916-1995.
- Lỗ bulông A: Ø 17^+0.6mm; B: Ø21^+0.6mm; C: Ø25^+0.6mm; D: Ø28^+0.6mm; E: Ø31^+0.6mm. Lỗ bulong hình trụ tròn vuông góc với mặt phẳng thép. Quá trình tạo lỗ không làm biến dạng, cong vênh và phá vỡ kết cấu thép xung quanh lỗ.
Tất cả các chi tiết phải mạ kẽm nhúng nóng theo tiêu chuẩn TCVN5408-2007.
Bulông neo cột vào móng được chế tạo bằng thép CT38 hoặc loại tương đương có cường độ kéo f_ba=150N/mm².

Hình 1: Bản vẽ cột thép mặt chính, mặt bên và mặt cắt và chân đế

Hình 2: Bản vẽ mặt đứng và mặt bên không kèm chân đế

By QPCVật tư lưới điện0 Comments

Cột thép kín đặt trạm biến áp (TBA) đến 630kvA

Hình 1: Bản vẽ cột thép kín đặt trạm biến áp 630Kva

Ghi chú:

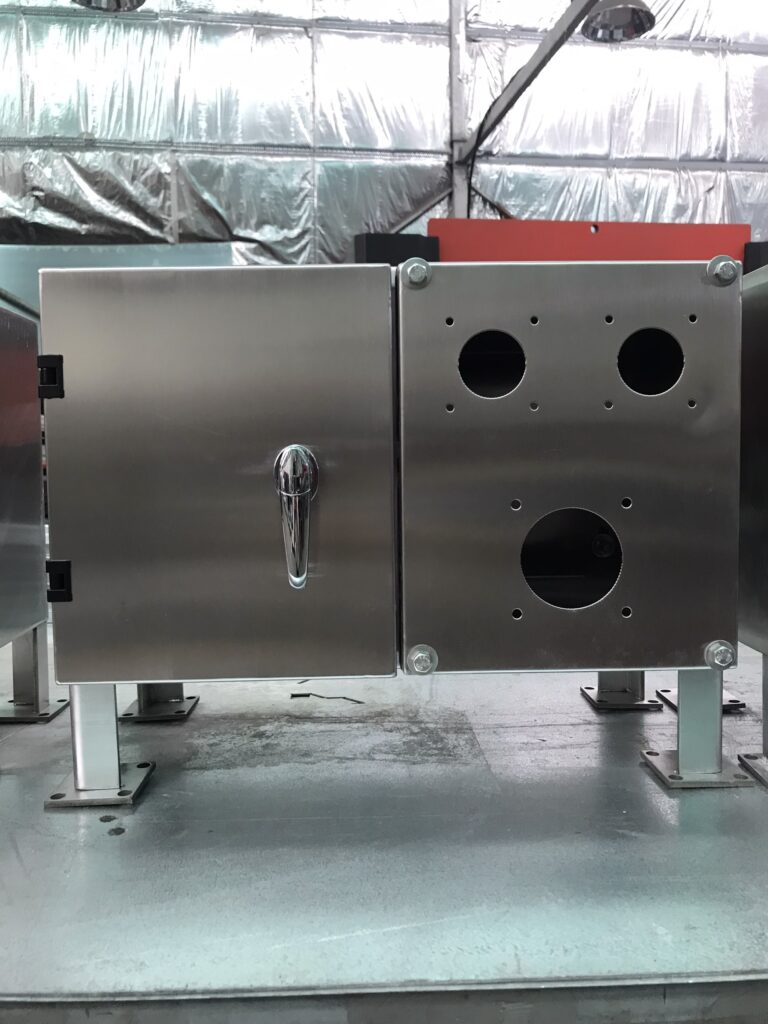

Chi tiết máng cáp trung hạ áp, hôp chụp cực làm bằng thép dày 2mm.

Chi tiết tủ hạ thế làm bằng thép tấm dày 2mm.

Các chi tiết được mạ kẽm, sơn tĩnh điện theo tiêu chuẩn cùng màu với MBA.

Vỏ trạm máy biến áp được chế tạo theo kích thước máy biến áp.

Cột thép đặt trạm, MBA, đầu sứ Bushing-24kV, đầu cáp Elbow-24Kv, máng cáp trung hạ áp, hộp che cực đồng bộ và tương thích nhau.

Hình 2: Bản vẽ cột thép kín đặt trạm biến áp 630Kva - Mặt cắt
