Tìm hiểu mạch lọc tích cực song song 3 pha – 4 dây

1.Nguyên lý hoạt động

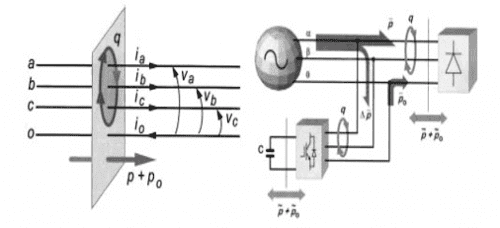

nguyen ly hoat dong song 4 day

nguyên lý hoạt động

Ta có 2 giả thiết sau :

  • Nguồn áp lý tưởng : v0=va+vb+vc = 0

Do đó : p0=v0.i0 = 0 , thành phần thứ tự không công suất tải bằng 0.

(Thành phần này chỉ khác không khi có thêm điều kiện nguồn không đối xứng hay không sin.)

  • Bỏ qua công suất tổn hao do đóng cắt của bộ nghịch lưu : ploss=0

Công suất cung cấp cho tải 3 pha – 4 dây không tuyến tính p, q được phân tích thành  :

⎡⎢pL⎤ = ⎡⎢ __p__L+ ~pL⎤                                                     (2.1)

qL ⎦ ⎢⎣   qL+ q~L ⎥ ⎦__

Trong đó pL là công suất DC, ~pL là công suất xoay chiều của tải

Công suất pL , qL này được cung cấp bởi  mạch lọc tích cực -APF như sau:

pAF ⎤ ⎡ − ~pL

qAF ⎥⎦ = ⎢⎢⎣−q__Lq~L⎥⎥⎦                                                  (2.2)

⎣__

Thành phần công suất DC của tải pL và công suất tổn hao của bộ nghịch lưu ploss  được cung cấp bởi nguồn .

__

pSource = – p – p loss                                             (2.3)

Kết luận :

  • Nguồn chỉ cung cấp cho tải thành phần công suất DC của tải và công suất tổn hao của bộ nghịch lưu
  • Mạch lọc tích cực có nhiệm vụ cung cấp thành phần công suất AC và thành phần công suất phản kháng q.
  1. Mô hình toán học mạch lọc

Dựa trên cơ sở lý luận phần 1 ở trên, ta xây dựng mô hình điều khiển mạch lọc tích cực như sau :

nguyen ly dieu khien mach loc song hai

Nguyên lý điều khiển mạch lọc sóng hài

Các tín hiệu ia, ib, ic là các tín hiệu dòng điện của tải, va, vb, vc là tín hiệu điện áp tải.

Các thành phần dòng điện và điện áp tải được chuyển sang hệ toạ độ αβ :

2.4

2.4



Từ đó ta có công xuất quá tải

2.6

2.6

Dòng điện yêu cầu của mạch lọc được tính toán :Thành phần p0 =0, cho thành phần p qua mạch lọc HPF ta nhận được thành phần AC là  ~p



ic*α⎤     1          ⎡vα

⎢ * ⎥ = 2  2 ⎢vβ

⎢⎣icβ⎥⎦    vα + vβ ⎣

vβ⎤⎡− ~p + p Loss

⎥.⎢  ⎥.  vα ⎦⎣ − q

 (2.7)

Chuyển về hệ toạ độ thực  :



2.7.1

2.71

Các dòng yêu cầu được so sánh với dòng hồi tiếp của mạch lọc, từ đó xác định xung đóng cắt cho các van bán dẫn bộ nghịch lưu.
