Hướng dẫn chọn khởi động từ cho tụ bù



  1. Một số đặt tính của khởi động từ :

Một số điều kiện cần và đủ khi lựa chọn khởi động từ lắp đặt cho tủ tụ bù có thể chọn khởi động từ của Hancess và Ls

– Tiếp điểm có độ bền chịu mài mòn cao.
– Khả năng đóng – cắt cao.
– Thao tác đóng – cắt dứt khoát.
– Tiêu thụ  ít điện năng
– Bảo vệ động cơ không bị quá tải lâu dài (có Rơle nhiệt).

tu tu bu rtr

khởi động trong tủ tụ bù

Dòng điện định mức của Contactor trong tủ điện hạ áp thông dụng có các cấp là: 9A, 12A, 18A, 25A, 40A, 60A, 75A, 100A, 130A, 150A, 250A, 300A, 600A. Nếu đặt trong tủ điện thì dòng điện định mức phải lấy thấp hơn 10% vì làm kém mát, dòng điện cho phép qua Contactor còn phải lấy thấp hơn nữa trong chế độ làm việc dài hạn.

  1. Lựa chọn khởi động từ theo dung lượng tụ:



-Tụ bù RTR 2.5KVAr-5KVAr thì cần khởi động từ 9A trở lên

-Tụ bù RTR 7.5KVAr thì cần khởi động từ 12A trở lên

-Tụ bù RTR 10KVAr-12.5KVAr thì cần khởi động từ 18A trở lên

-Tụ bù RTR 15KVAr thì cần khởi động từ 25A trở lên

-Tụ bù RTR 20KVAr-25KVAr  thì cần khởi động từ 40A trở lên

-Tụ bù RTR 30KVAr-35KVAr-40KVAr thì cần khởi động từ 60A trở lên

-Tụ bù RTR 50KVAr thì cần khởi động từ 75A trở lên

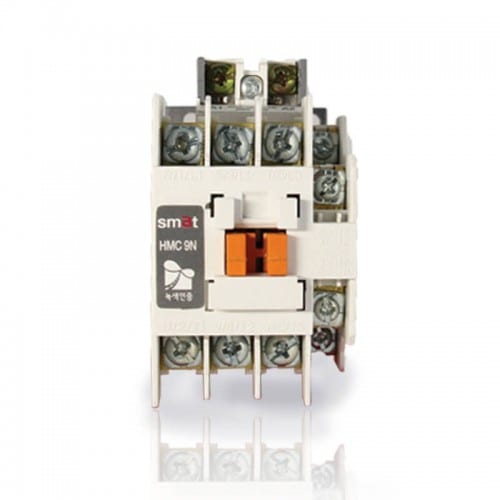

Hướng dẫn chọn khởi động từ cho tụ bù

huong dan chon khoi dong tu cho tu bu

Hướng dẫn chọn khởi động từ cho tụ bù

Để thiết bị hoạt động bền theo thời gian cần chọn đúng với yêu cầu cần thiết khởi động từ, nhà sản xuất thường không những chỉ cho cường độ dòng điện suất định mức mà còn cho cả công suất của động cơ điện mà khởi động từ phục vụ ứng với các điện áp khác nhau.
Để khởi động từ làm việc tin cậy, khi lắp đặt cần phải bắt chặt cứng khởi động từ trên một mặt phẳng đứng (độ nghiêng cho phép so với trục thẳng đứng 50), không cho phép bôi mỡ vào các tiếp điểm và các bộ phận động. Sau khi lắp đặt khởi động từ và trước khi vận hành, phải kiểm tra:
– Cho các bộ phận chuyển động bằng tay không bị kẹt, vướng.
– Điện áp điều khiển phải phù hợp điện áp định mức của cuộn dây.
– Các tiếp điểm phải tiếp xúc đều và tốt.
– Các dây đấu điện phải theo đúng sơ đồ điều khiển.
– Rơle nhiệt phải đặt khởi động từ cần đặt kẻm theo cầu chì bảo vệ.
