1.3 Nguồn tạo sóng hài 1.3.1 Tải không tuyến tính

    1.Máy biến thế

Hiện tượng bảo hòa mạch từ của máy biến áp lực có thể sinh ra sóng hài.

Để duy trì điện áp sin, từ thông sin phải được tạo ra từ dòng từ magnetizing current. Khi biên độ của điện áp ( và từ thông ) đủ lớn để rơi vào trường hợp không tuyến tính trong đường cong B-H, sẽ dẫn đến dòng điện từ lớn bị méo dạng và chứa sóng hài.

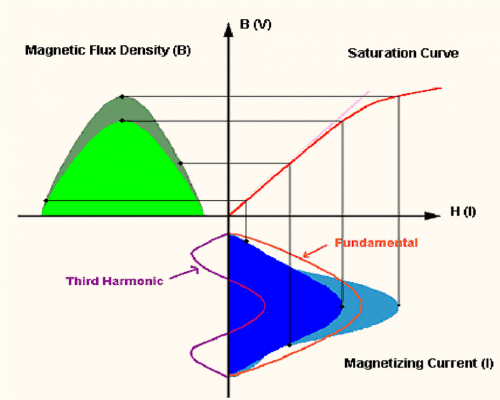

bao hoa mach từ

Hiện tượng bão hòa mạch từ máy biến thế

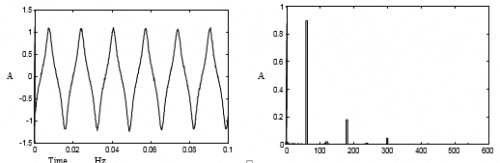

Dạng sóng và phổ của của dòng pha a khi máy biến thế hoạt động với điều kiện qúa điện áp 110%.

dong 3 pha va pho hoat dong o 110%

Dòng pha a và phổ của nó khi máy biến thế hoạt động ở 110% điện áp điện mức

   2.Động cơ :

Tương tự như vơi máy biến áp, động cơ xoay chiều khi hoạt động tạo ra dòng điện hài. Nếu như không sử dụng máy biến thế đấu Delta, một động cơ đồng bộ 1 pha sẽ sinh ra dòng điện hài bậc 3 có gía trị khoảng 10%, và một động cơ đồng bộ 3 pha sẽ sinh ra dòng điện hài bậc 3 có gía trị khoảng 30%.

>> Lắp đặt tủ tụ bù

Ví dụ dạng sóng dòng điện bị méo dạng của máy lạnh  được cho theo hình H1.7, THD =  6.3%

dong dien cua may lanh

Dòng điện của máy lạnh

Ví dụ dạng sóng dòng điện của máy điều hòa không khí được cho theo hình H1.8 , THD =10.5%

dong dien may dieu hoa k khí

Dòng điện của máy điều hoà không khí

1.3.2 Thiết bị điện tử công suất

  1. Bộ chỉnh lưu cầu 1 pha

Các thiết bị điện tử thường được cung cấp nguồn DC qua bộ chỉnh lưu cầu 1 pha Diode, điện áp DC ngõ ra bộ chỉnh lưu được san bằng với tụ điện C. Công suất của các thiết bị nhỏ, từ vài W đến vài kW. Hệ số méo dạng THD của dòng điện thường lớn hơn 100% .

bo chinh luu 3 pha

Bộ chỉnh lưu cầu 1 pha Diode

Các thiết bị điện gia dụng và công nghiệp sử dụng bộ chỉnh lưu cầu 1 pha Diode thông dụng là :

ƒCác thiết bị của tivi, Đầu ghi video
ƒMáy vi tính, máy in
ƒLò vi sóng
ƒBộ điều chỉnh tốc độ.
ƒĐèn huynh quang.
ƒBộ UPS nhỏ .

Ví dụ dòng điện của bộ thu tivi  – tivi receiver có  độ méo dạng rất lớn

THD =120% như hình H1.9

ddiien ap tivi

Điện áp và dòng điện thiết bị thu của tivi- tivi receiver

  1. Bộ biến đổi công suất Six-pulse bridges.

Bộ biến đổi công suất 3 pha Six-pulse bridges ( chỉnh lưu, nghịch lưu) được áp dụng rất rộng rãi và trở thành thành phần quan trọng không thể thiếu trong hệ thống điện. Một số ứng dụng quan trọng của chúng có thể liệt kê là :

ƒCác bộ điều khiển tốc độ động cơ DC- AC .
ƒCác bộ lưu điện UPS.
ƒCác bộ điều khiển SVC, STACOM, HVDC, …



Tuỳ theo mục đích sử dụng, các van bán dẫn có thể là linh kiện được điều khiển ( GTO, MOSFET, Thyristor, …) hay là các linh kiện không điều khiển được (diode). Ví dụ bộ chỉnh lưu cầu diode 3 pha không điều khiển được có mô hình như hình H1.11 dưới đây :

chỉnh luu cau dao 3

Bộ chỉnh lưu cầu 3 pha không điều khiển

biểu diễn dòng điện pha a của bộ chỉnh lưu cầu 3 pha, dễ dàng nhận thấy dòng điện có độ méo dạng rất lớn.

song dong dien

Dạng sóng dòng điện bộ chỉnh lưu cầu 3 pha
